Een 3D-model van een bestaand gebouw maken: zo werkt het

Niet de camera, maar het doel bepaalt welke aanpak een bruikbaar gebouwmodel oplevert. Een 3D model van bestaand gebouw maken begint daarom met een heldere vraag: wilt u ontwerpen, documenteren of een inspectie ondersteunen? Dronebeelden kunnen de buitenschil van een gebouw vastleggen en met fotogrammetrie omzetten in een driedimensionaal model. Voor complexe interieurs of specifieke details kan een andere methode beter aansluiten.

Twijfelt u tussen dronefotogrammetrie, 3D-scannen en manueel modelleren? De juiste keuze hangt onder meer af van de vorm en bereikbaarheid van het gebouw, de gewenste details en het beoogde gebruik. Ook is het belangrijk om vooraf te bepalen welke gegevens u nodig hebt en wat het eindresultaat moet tonen. Zo krijgt u een model dat aansluit bij uw project, en niet alleen een visuele weergave oplevert.

In dit artikel leest u hoe dronebeelden via fotogrammetrie worden verwerkt, waarin de verschillende methodes van elkaar verschillen en welke projectinformatie helpt om de aanpak te bepalen. Aeroshot verzamelt gegevens met drones en maakt 3D-modellen om bestaande gebouwen helder in beeld te brengen.

Een 3D-model van een bestaand gebouw: wat krijgt u precies?

Een 3D-model van een bestaand gebouw is een digitale weergave van de gebouwvorm en de gegevens die tijdens de opname zijn verzameld. U kunt er zichtbare onderdelen zoals gevels, dakvormen, raamopeningen en andere buitenkenmerken ruimtelijk in bekijken. Het model toont alleen wat tijdens de dataverzameling zichtbaar was en bruikbaar is vastgelegd. Een afgeschermde gevel, een verborgen dakdeel of een onderdeel achter begroeiing verschijnt dus niet vanzelf.

De toepassing bepaalt hoeveel detail nodig is. Voor een visuele impressie kan een herkenbaar model volstaan om het gebouw aan klanten of projectpartners te tonen. Voor projectdocumentatie of ontwerpvoorbereiding kunnen bijkomende details of gegevens nodig zijn. Een 3D-model is niet automatisch een opmetingsplan of technische beoordeling. Stem de opname daarom af op het specifieke doel.

Wat toont een 3D-model van een gebouw?

Een model maakt de vorm en onderlinge ligging van zichtbare gebouwdelen begrijpelijker dan losse foto’s. U kunt bijvoorbeeld bekijken hoe een dak aansluit op gevels of waar een zichtbaar bouwdeel zich ten opzichte van een ander bevindt. Dat helpt bij de ruimtelijke oriëntatie, maar zegt op zichzelf niets over verborgen constructies of de bouwkundige staat ervan. Bepaal vooraf of u vooral een visualisatie nodig hebt, bestaande afmetingen wilt vastleggen of een technische beoordeling wilt voorbereiden.

Fotogrammetrie is de techniek waarbij overlappende foto’s worden gecombineerd om driedimensionale informatie en meetgegevens uit de afgebeelde omgeving af te leiden. De uitleg over fotogrammetrie beschrijft de methode en haar toepassingen.

Waarvoor gebruiken bouw- en vastgoedprofessionals het model?

Voor projectcommunicatie kan een overzichtelijk model helpen om de bestaande situatie aan een bouwteam, opdrachtgever of vastgoedklant te tonen. Herkenbaarheid en een helder beeld van de zichtbare vorm staan daarbij centraal. Wilt u de toestand documenteren, dan moeten de relevante gebouwzones in beeld komen. Voor ontwerpvoorbereiding moet de inhoud aansluiten bij de vragen van architecten en andere projectpartners. Het gewenste detailniveau volgt dus uit het gebruik, niet alleen uit hoe realistisch het model eruitziet.

Professionele luchtfotografie kan een gebouw en zijn omgeving vanuit een overzichtelijk perspectief vastleggen. Bij een 3D model van bestaand gebouw maken vormen de projectdoelen, zichtbare zones en gewenste informatie samen het vertrekpunt. Zo sluit het resultaat beter aan bij wat u ermee wilt doen.

Hoe maakt fotogrammetrie een 3D-model van een bestaand gebouw?

Een bruikbaar model ontstaat niet door simpelweg een reeks foto’s samen te voegen. De voorbereiding, de zichtbaarheid van het gebouw en de verwerking bepalen welke ruimtelijke informatie uit de beelden kan worden afgeleid. Bij een 3D model van bestaand gebouw maken stemt u de opname daarom af op uw projectdoel en de gewenste weergave.

Welke rol speelt fotogrammetrie bij gebouwmodellering?

Fotogrammetrie zet overlappende foto’s om in 3D-data door herkenbare punten in verschillende beelden met elkaar te vergelijken en hun ruimtelijke positie te berekenen. Wanneer een geveldetail vanuit meerdere standpunten zichtbaar is, kan de verwerking overeenkomsten tussen die beelden gebruiken om de vorm ervan te reconstrueren. Zo ontstaat uit gewone foto’s een samenhangende ruimtelijke weergave.

Hoeveel beelden nodig zijn, hangt af van het gebouw, de zichtbare zones en het projectdoel. Een eenvoudig volume vraagt een andere beelddekking dan een gebouw met veel inspringende delen, dakvlakken of moeilijk bereikbare gevels. Een zorgvuldige opnameplanning helpt om voldoende bruikbare overlap te verzamelen en belangrijke onderdelen vanuit verschillende hoeken vast te leggen.

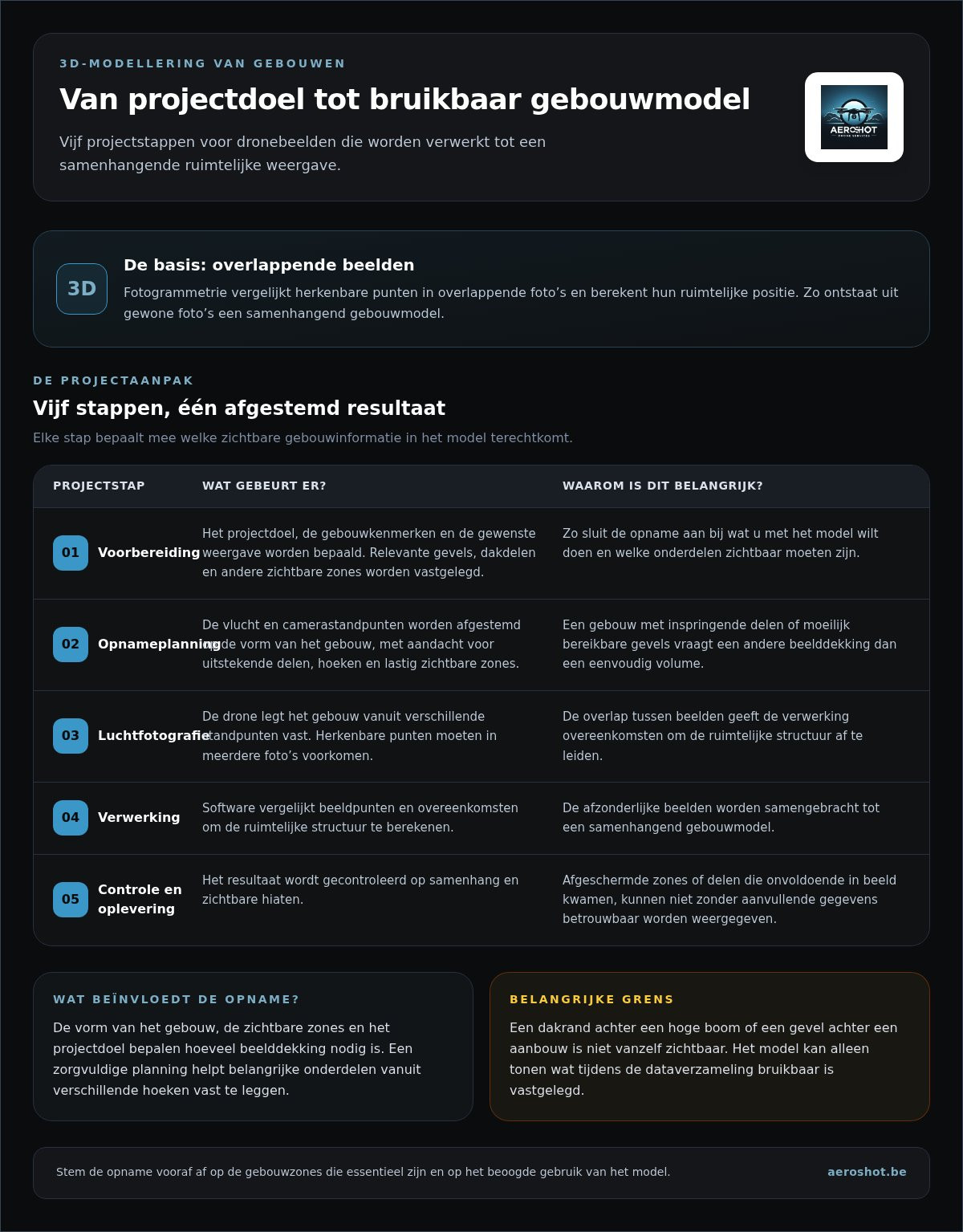

Welke stappen doorloopt een droneproject?

Een droneproject voor 3D-modellering verloopt doorgaans in opeenvolgende stappen:

• Voorbereiding: het projectdoel, de gebouwkenmerken en de gewenste weergave worden bepaald. Daarbij wordt vastgelegd welke gevels, dakdelen of andere zichtbare zones relevant zijn.
• Opnameplanning: de vlucht en camerastandpunten worden afgestemd op de vorm van het gebouw. Zo kan de opname rekening houden met uitstekende delen, hoeken en zones die vanuit één richting moeilijk zichtbaar zijn.
• Luchtfotografie: de drone legt het gebouw vanuit verschillende standpunten vast. Overlap tussen beelden is belangrijk, omdat dezelfde herkenbare punten in meerdere foto’s moeten voorkomen.
• Verwerking: software vergelijkt beeldpunten en overeenkomsten om de ruimtelijke structuur te berekenen. De beelden worden zo verwerkt tot een samenhangend gebouwmodel.
• Modelcontrole en oplevering: het resultaat wordt beoordeeld op samenhang en zichtbare hiaten. Zones die tijdens de opname afgeschermd waren of onvoldoende in beeld kwamen, kunnen niet zonder aanvullende gegevens betrouwbaar worden weergegeven.

Een dakrand achter een hoge boom of een gevel die door een aanbouw aan het zicht wordt onttrokken, vraagt aandacht tijdens de planning en controle. Het model kan alleen informatie tonen die tijdens de dataverzameling bruikbaar is vastgelegd. Bespreek daarom vooraf welke delen essentieel zijn en waarvoor u het resultaat wilt inzetten. Bekijk hoe dronegebaseerde 3D-modellering gebouwgegevens omzet in een ruimtelijke weergave.

Dronefotogrammetrie, 3D-scan of manueel model: wat past bij uw gebouw?

De juiste methode hangt af van wat u al weet, welke delen van het gebouw zichtbaar zijn en wat u met het model wilt doen. Wilt u vooral het dak en de buitenvorm vastleggen, dan kunnen dronebeelden een passende bron zijn. Hebt u plannen of referentiebeelden, dan kan manueel modelleren daarop voortbouwen. Voor het verzamelen van ruimtelijke gegevens is 3D-scannen een andere mogelijkheid. Geen van deze methodes toont automatisch verborgen of afgeschermde zones.

Wanneer past dronefotogrammetrie bij een gebouw?

Dronefotogrammetrie past vooral wanneer luchtbeelden van de gebouwvorm, gevels en dakvlakken relevant zijn. De methode kan helpen om onderdelen vanuit verschillende standpunten vast te leggen, maar een dakrand achter bomen of een gevel achter een aanbouw blijft buiten beeld. De opnameplanning moet dus rekening houden met de vorm van het gebouw en de zichtlijnen. Aeroshot maakt professionele 3D-modellen van gebouwen en technische projecten op basis van dronebeelden.

Wanneer zijn scannen of manueel modelleren een alternatief?

3D-scannen verzamelt ruimtelijke gegevens via een andere werkwijze dan luchtfotografie. Manueel modelleren vertrekt dan weer van beschikbare plannen en referenties. Dat kan aansluiten bij een ontwerpgerichte weergave, maar het resultaat hangt af van de informatie waarop het model steunt. Een 3D model van bestaand gebouw maken begint daarom met een keuze over het doel, de beschikbare brongegevens en het gewenste detail.

Leg voor uw project vast welke zones belangrijk zijn en of u vooral een visuele weergave, documentatie of gegevens voor ontwerpvoorbereiding nodig hebt. Aeroshot stemt dronebeelden en 3D-modellering af op uw projectvraag. Bekijk de mogelijkheden voor dronegebaseerde 3D-modellering.

Hoe beoordeelt u de bruikbaarheid en precisie van een gebouwmodel?

Een model kan er realistisch uitzien en toch niet geschikt zijn voor elke toepassing. Beoordeel daarom drie zaken afzonderlijk: de visuele kwaliteit, de volledigheid van de vastgelegde zones en de meetkundige precisie. Voor een presentatie kan een herkenbare weergave volstaan. Voor documentatie of verdere technische analyse zijn het gewenste detail en de eisen aan de gegevens belangrijker.

Bij een 3D model van bestaand gebouw maken hangt de bruikbaarheid af van de projectvraag. Een model toont wat tijdens de opname zichtbaar en bruikbaar is vastgelegd. Het bewijst niet hoe een verborgen constructie is opgebouwd en toont op zichzelf geen schade achter gevelbekleding of onder dakbedekking.

Welke factoren beïnvloeden de precisie?

Een goede beeldkwaliteit en voldoende overlap tussen foto’s helpen om ruimtelijke kenmerken met elkaar te vergelijken. Ook zichtbaarheid speelt mee: bomen, andere gebouwen of uitstekende onderdelen kunnen delen afschermen. Reflecterende oppervlakken kunnen het herkennen van beeldpunten bemoeilijken. De geometrie van het gebouw is eveneens bepalend. Een vlakke gevel stelt andere eisen aan de opname en verwerking dan een gebouw met veel inspringende delen.

De resolutie van de beelden en de meetkundige precisie van het model zijn niet hetzelfde. Beide hangen af van de opname, de zichtbaarheid, de verwerking en de projectvereisten. Een vaste nauwkeurigheidswaarde geldt dus niet automatisch voor elk gebouw. Leg vooraf vast welke details en meetgegevens nodig zijn, zodat u het resultaat aan het beoogde gebruik kunt toetsen.

Welke vragen helpen het eindresultaat beoordelen?

Controleer het model aan de hand van concrete vragen:

• Zijn de afgesproken gevels, dakdelen en andere relevante zones zichtbaar?
• Ontbreken er delen door schaduw, obstakels of beperkte zichtlijnen?
• Is het detailniveau geschikt voor presentatie, documentatie van de bestaande toestand of verdere technische analyse?
• Vraagt de toepassing om aanvullende gegevens of een andere meetmethode?

Voor een volumegerelateerde toepassing moeten de benodigde zones en grenzen aansluiten bij de berekening. Lees meer over volumeberekening met drones. Is een zone niet zichtbaar of is een specifieke meetkundige precisie vereist, dan kunnen aanvullende gegevens of een andere methode nodig zijn. Stem het model af op de beslissing die u ermee wilt ondersteunen.

Wilt u de bruikbaarheid van dronegebaseerde 3D-modellering voor uw gebouwproject bespreken? Bekijk de mogelijkheden voor 3D-modellering met drones.

Een 3D-model laten maken: zo bereidt u uw gebouwproject voor

Een goede voorbereiding helpt om de opname af te stemmen op het beoogde gebruik van het model. Noteer daarom niet alleen om welk gebouw het gaat, maar ook welke zones belangrijk zijn en wie het eindresultaat zal gebruiken. Een model voor projectcommunicatie vraagt mogelijk een andere weergave dan een model voor documentatie of ontwerpvoorbereiding.

Welke projectinformatie verzamelt u vooraf?

Breng de projectvraag kort en concreet in kaart. Vermeld bijvoorbeeld of vooral de gevels, het dak of de volledige zichtbare buitenschil in beeld moeten komen. Verzamel daarnaast de informatie die al beschikbaar is:

• Doel en gebruikers: waarvoor dient het model en wie zal ermee werken?
• Gebouwzones: welke gevels, dakdelen of andere zichtbare onderdelen zijn belangrijk?
• Bestaande informatie: zijn er plannen, eerdere beelden of referentiefoto’s die context geven?
• Toegankelijkheid en obstakels: welke zones zijn bereikbaar en waar kunnen bomen, aanbouwen of andere elementen het zicht belemmeren?

Ook als niet alle informatie beschikbaar is, helpt een duidelijke omschrijving van de projectvraag om de gewenste weergave af te bakenen. Zo kunt u bepalen welke gegevens bruikbaar zijn en waar de opname extra aandacht vraagt.

Hoe verloopt de samenwerking met Aeroshot?

De aanpak begint met een bespreking van uw project. U licht het doel, de gebouwkenmerken en de gewenste zones toe. Aeroshot stemt de drone-opname en de verwerking van de verzamelde beelden daarop af. Professionele drone-operatoren voeren de dataverzameling uit, met veiligheid voorop en aandacht voor de geldende vereisten voor dronevluchten.

Daarna worden de beelden verwerkt tot een 3D-weergave die aansluit bij de afgesproken toepassing. De zichtbaarheid van de gebouwonderdelen blijft bepalend: zones die tijdens de opname niet in beeld komen, verschijnen niet vanzelf in het model. Door vooraf plannen, referentiebeelden en informatie over mogelijke obstakels te delen, geeft u de projectaanpak een duidelijk vertrekpunt.

Wilt u een 3D model van bestaand gebouw maken voor documentatie, communicatie of ontwerpvoorbereiding? Bespreek uw gebouw en projectdoel met Aeroshot via Contacteer Aeroshot voor 3D-modellering.

Maak van uw gebouwgegevens een bruikbaar model

Een sterk gebouwmodel begint bij een helder projectdoel. Dronefotogrammetrie zet overlappende beelden om in ruimtelijke informatie, maar het resultaat toont alleen wat tijdens de opname zichtbaar en bruikbaar is vastgelegd. Kies daarom de methode op basis van de gebouwzones, de beschikbare gegevens en de toepassing. Beoordeel het model vervolgens op visuele kwaliteit, volledigheid en meetkundige precisie. Die criteria bepalen samen of het geschikt is voor presentatie, documentatie of verdere projectvoorbereiding.

Aeroshot maakt dronegebaseerde 3D-modellen en verzorgt professionele luchtfotografie voor gebouwen en technische projecten. Professionele drone-operatoren verzamelen de beelden met aandacht voor veiligheid en naleving van de geldende vereisten voor dronevluchten. Zo vertrekt uw project van een aanpak die bij het gebouw en het beoogde gebruik past.

Wilt u een 3D model van bestaand gebouw maken? Bespreek uw doel, de relevante zones en de informatie die u al beschikbaar hebt met Aeroshot. Bespreek uw gebouwproject met Aeroshot.

Veelgestelde vragen over 3D-modellering

Hoe maakt u een 3D-model van een bestaand gebouw?

Een 3D-model begint met het vastleggen van het projectdoel en de gewenste gebouwzones. Daarna worden beelden verzameld, bijvoorbeeld met drone-technologie. Bij fotogrammetrie vergelijkt software overlappende foto’s en leidt daaruit ruimtelijke informatie af. De zichtbaarheid van gevels, dakdelen en andere onderdelen bepaalt mee wat in het model terechtkomt. Een controle van het resultaat helpt om te beoordelen of het geschikt is voor de afgesproken toepassing.

Kan een drone een volledig gebouw in 3D vastleggen?

Een drone kan zichtbare gebouwzones vanuit de lucht vastleggen, maar geeft niet vanzelf een volledig beeld van elk onderdeel. Het resultaat hangt af van de vorm van het gebouw, de zichtlijnen en de gekozen opnameaanpak. Een gevel achter bomen of een dakdeel dat niet in beeld komt, verschijnt niet automatisch in het model. Bespreek vooraf welke gevels, dakzones en andere onderdelen belangrijk zijn voor uw project.

Wat is het verschil tussen fotogrammetrie en 3D-scannen?

Fotogrammetrie leidt ruimtelijke informatie af uit overlappende foto’s, terwijl 3D-scannen gegevens verzamelt met een scanmethode. De aanpakken steunen dus op verschillende brongegevens. Welke methode past, hangt af van het gebouw, de bereikbaarheid van de relevante zones en het doel van het model. Voor een visuele weergave kunnen andere details volstaan dan voor technische documentatie of verdere analyse.

Hoe nauwkeurig is een 3D-model van een gebouw?

De precisie verschilt per project en hangt onder meer af van de beeldkwaliteit, zichtbaarheid, opnameplanning en verwerking. Er geldt dus geen vaste nauwkeurigheid voor elk gebouwmodel. Stem het gewenste detail af op het gebruik, bijvoorbeeld projectcommunicatie of technische documentatie. Trek geen meetkundige conclusies uit onderdelen die onvoldoende zichtbaar of vastgelegd zijn. Bespreek vooraf welke gegevens en precisie uw project nodig heeft.

Welke gegevens zijn nodig om een gebouw in 3D te modelleren?

Begin met het doel van het model, de gebouwzones die zichtbaar moeten zijn en de toepassing waarvoor u het gebruikt. Beschikbare plannen, referentiebeelden en informatie over toegankelijke zones of mogelijke obstakels helpen bij de voorbereiding. Welke input nodig is, verschilt per gebouw en projectvraag. Door die informatie vooraf te bundelen, kan de opname en verwerking beter op het gewenste resultaat worden afgestemd.

Is een 3D-model hetzelfde als een digitale tweeling?

Nee, een 3D-model en een digitale tweeling zijn niet noodzakelijk hetzelfde. Een 3D-model geeft de gebouwvorm weer op basis van verzamelde gegevens. De term digitale tweeling wordt vaak gebruikt voor een digitale representatie die ook gekoppeld is aan bijkomende informatie of processen. De precieze invulling hangt af van de toepassing. Bepaal daarom welke gegevens en functies uw project nodig heeft voordat u het gewenste resultaat vastlegt.

Kan ik een 3D-model gebruiken voor een technische inspectie?

Een 3D-model kan zichtbare gebouwonderdelen overzichtelijk weergeven en helpen om projectinformatie te bekijken. Het toont echter alleen wat tijdens de dataverzameling is vastgelegd en bewijst niet hoe verborgen constructies zijn opgebouwd of wat hun toestand is. De geschiktheid hangt af van de zichtbare zones, de verzamelde beelden en de technische vraag. Voor een verdere beoordeling kunnen aanvullende gegevens of een andere meetmethode nodig zijn.
