Drone inspectie van bruggen: een complete gids voor veilige infrastructuur

Wat als een grondige inspectie van civiele kunstwerken het wegverkeer geen seconde hoeft stil te leggen? In het moderne infrastructuurbeheer maakt een doordachte drone inspectie bruggen aanzienlijk veiliger, sneller en consistenter inzichtelijk dan traditionele methodes. Complexe onderzijden en massieve steunpijlers worden haarscherp gedocumenteerd, terwijl inspecteurs gewoon met beide voeten op de vaste grond blijven.

Je kent ongetwijfeld de typische kopzorgen van klassieke inspecties: torenhoge kosten voor onderbrughoogwerkers, zware verkeershinder door wegafzettingen en inspecteurs die risicovolle manoeuvres uitvoeren boven water of snelwegen. Daar komt nog bij dat statische 2D-fotorapporten zelden het ruimtelijke inzicht bieden dat je nodig hebt om scheurvorming en betonrot nauwkeurig op te volgen. Het kan veel efficiënter. Ontdek hoe geavanceerde drone-technologieën bruginspecties sneller, veiliger en zonder verkeershinder uitvoeren, met veiligheid voorop. In deze complete gids ontdek je het volledige inspectieproces, van conforme operaties volgens de geldende SORA-richtlijnen tot gedetailleerde orthofoto’s en 3D-modellen die direct compatibel zijn met AutoCAD.

Waarom drone inspectie bij bruggen de nieuwe norm wordt

Het beheer van civiele kunstwerken stelt infrastructuurbeheerders en studiebureaus voor complexe logistieke uitdagingen. Regelmatige controles zijn wettelijk verplicht om de openbare veiligheid en draagkracht van dragende delen te borgen. Traditionele inspectiemethodes botsen hierbij op forse praktische grenzen. Klassieke onderbrughoogwerkers en mobiele stellingen vereisen vaak langdurige rijstrookafsluitingen, met kilometerslange files en economische hinder tot gevolg. Een professionele drone inspectie bruggen verandert dit speelveld fundamenteel: geavanceerde drone-technologieën leggen constructieve details met millimeterprecisie vast, terwijl het verkeer op en onder het kunstwerk ongehinderd kan blijven doorrijden.

De uitdagingen van verouderende kunstwerken

Het Belgische wegen- en spoornetwerk draagt een zware erfenis. Heel wat viaducten en overspanningen dateren uit de naoorlogse expansiejaren en slikken dagelijks veel meer zwaar vrachtvervoer dan waarvoor ze ooit ontworpen zijn. Deze dynamische overbelasting versnelt slijtage, metaalmoeheid en betonrot. Cruciale zones zoals landhoofden, kokerliggers en opleggingen blijven bij conventionele controles vaak onderbelicht omdat ze fysiek amper bereikbaar zijn. Binnen moderne kaders voor Structural Health Monitoring (SHM) biedt systematische luchtfotografie en inspectiedata de broodnodige continuïteit. Door beginnende haarscheuren tijdig in kaart te brengen, voorkom je plotselinge noodsluitingen en dure acute ingrepen.

Veiligheid voorop bij inspecties op hoogte

Bij elke werfopdracht staat veiligheid voorop. Klassieke inspecties dwingen technici om te werken met hangstellingen, touwtechnieken (rope access) of inspectievaartuigen op bevaarbare waterwegen. Dat brengt reële valrisico's en gevaarlijke situaties met zich mee. Met drones blijft het team veilig op de begane grond staan, terwijl hoogwaardige optische sensoren het inspectiewerk overnemen. Dit levert directe voordelen op voor de werfveiligheid:

• Geen fysieke klimoperaties boven snelwegen, spoorlijnen of diepe waterwegen;
• Moeiteloze visuele toegang tot blinde vlekken en krappe kokerliggers zonder menselijk risico;
• Aanzienlijk kortere blootstellingstijd op locatie dankzij een gerichte, snelle dataverzameling.

Zo transformeert een drone inspectie bruggen van een risicovolle logistieke ingreep naar een gestructureerde, veilige en voorspelbare datastroom voor assetmanagers.

Detectiemogelijkheden en sensoren voor brugconstructies

Bruggen bestaan uit diverse materialen die elk hun eigen degradatiepatronen vertonen. Een doeltreffende drone inspectie bruggen vereist daarom een doordachte combinatie van sensoren en geavanceerde drone-technologieën. Visuele RGB-camera's, radiometrische thermografie en LiDAR vullen elkaar aan om oppervlakkige slijtage en dieperliggende constructiefouten bloot te leggen. Waar infraroodsensoren vochtinfiltratie en inwendige holtes signaleren, meet LiDAR geometrische doorbuigingen met millimeterprecisie.

Beton- en scheuranalyse met ultrahoge precisie

Mechanische sluiters en krachtige optische zoomcamera's brengen betonoppervlakken met submillimeter precisie in beeld. Hiermee detecteer je tijdig afschilferend beton, actieve wapeningscorrosie en kalkuitbloeiingen op dragende balken. Moderne inspectiesoftware benut kunstmatige intelligentie om tienduizenden opnames automatisch te scannen op scheurpatronen smaller dan 0,2 millimeter. Zo ontdek je structurele haarscheurtjes lang voordat de draagkracht van het kunstwerk in het gedrang komt.

Inspectie van staalconstructies en klinkverbindingen

Stalen vakwerkbruggen vragen om een uiterst fijnmazige opvolging. Drones manoeuvreren vanuit voorheen onmogelijke hoeken vlak langs knoopplaten, lasnaden en klinknagels om beginnende roestvorming of vermoeidheidshaarscheuren vast te leggen. Ook loszittende boutverbindingen of vervormingen in windverbanden worden nauwkeurig geregistreerd. Wil je na een aanvaring of extreme weersomstandigheden snel over sluitende visuele data beschikken? Lees dan meer over veilige schade-expertise met drone voor gestructureerde schadedocumentatie.

Vliegen onder brugdekken zonder satellietontvangst

Onder massieve betonnen kokerliggers of stalen overspanningen valt het satellietsignaal vaak volledig weg. Vliegen in deze zogenoemde GNSS-ontzegde zones vereist gespecialiseerde technologie. Industriële drones maken gebruik van omnidirectionele obstakeldetectie, LiDAR-SLAM en optische positioneringssensoren om zelfs zonder gps stabiel op hun positie te blijven hangen. Krachtige geïntegreerde ledverlichting brengt de donkerste hoeken onder de overspanning haarscherp in beeld, terwijl afgeschermde componenten de apparatuur beschermen tegen elektromagnetische interferentie van het staalwerk.

Elke vlucht in deze complexe zones verloopt strikt volgens de Europese regelgeving van EASA, waardoor risico's voor de omgeving volledig worden uitgesloten. Ben je benieuwd hoe deze sensordata jouw beheerplannen kan versterken? Schakel de specialisten van Aeroshot in voor een betrouwbare technische analyse van jouw kunstwerken.

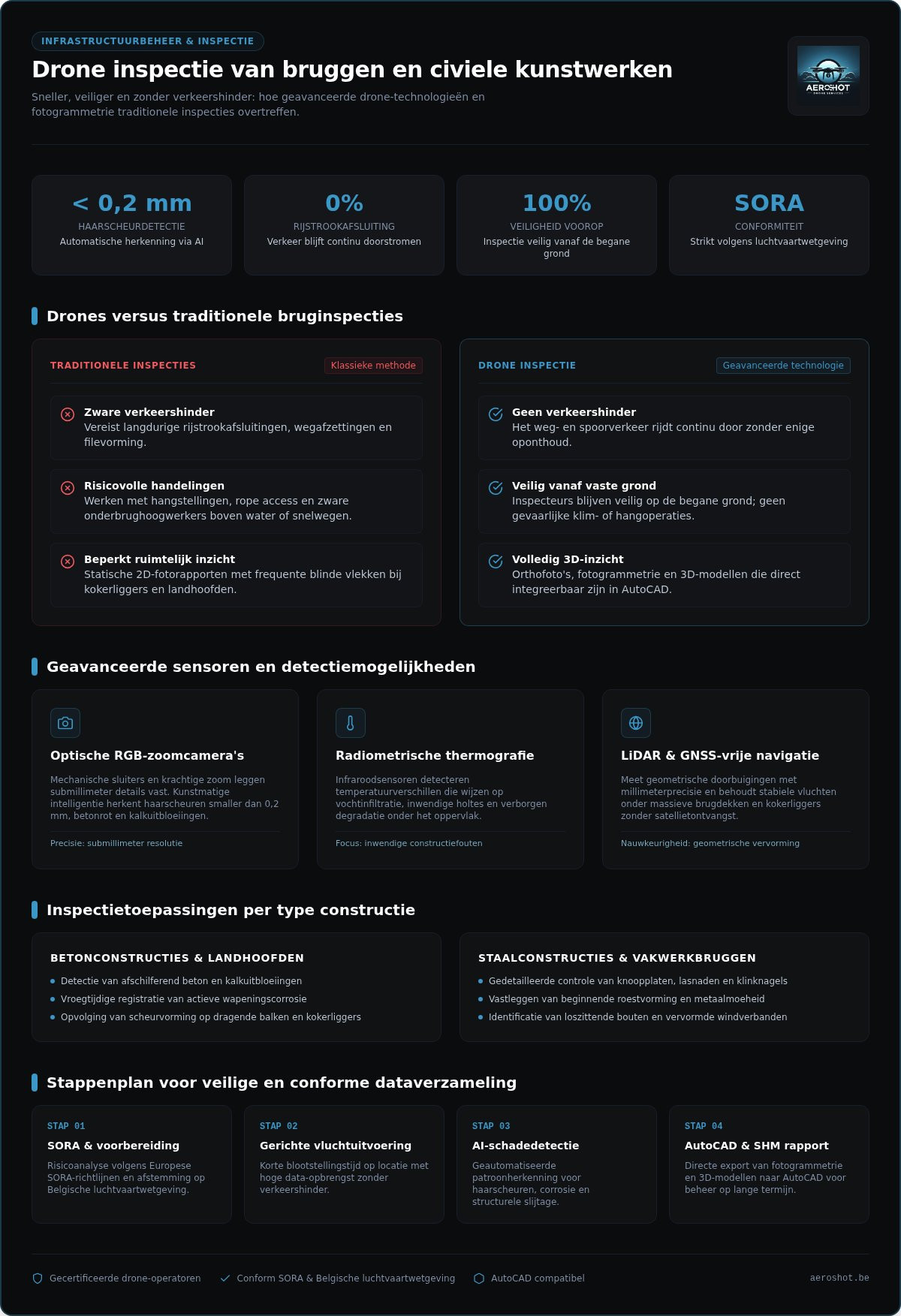

Drones versus traditionele bruginspecties: de vergelijking

Klassieke inspectiemethodes botsen vandaag op duidelijke operationele grenzen. Het inzetten van zware onderbrughoogwerkers of inspectievaartuigen vereist wekenlange vergunningstrajecten, afstemming met waterwegbeheerders en complexe signalisatieplannen. Ter plaatse ben je uren kwijt aan het opstellen en verplaatsen van materieel. Een professionele drone inspectie bruggen biedt hier een wendbaar en direct inzetbaar alternatief. Ben je benieuwd hoe deze transitie de sector transformeert? Lees meer over het alternatief voor traditionele inspectie in onze visie.

Vergelijking op basis van operationele criteria

Wanneer we de klassieke werkwijze naast inspectievluchten leggen, worden de operationele verschillen meteen zichtbaar op vier cruciale domeinen:

• Doorlooptijd: Waar een fysieke schouwing met hoogwerkers vaak meerdere werkdagen in beslag neemt, rondt een ervaren drone-team dezelfde opmeting doorgaans binnen enkele uren af.
• Verkeersdoorstroming: Geen afgesloten rijstroken, geen snelheidsbeperkingen en geen hinder voor de scheepvaart. De infrastructuur blijft tijdens de vlucht honderd procent in gebruik.
• Veiligheidsniveau: Inspecteurs trotseren geen gevaarlijke hoogtes aan touwen boven een kolkende rivier of druk spoor. Het personeel voert de regie vanaf een veilige standplaats.
• Datakwaliteit: In plaats van subjectieve handgeschreven notities en losse foto's zonder context, levert een drone inspectie bruggen een digitaal audittraject op met consistente, gestructureerde opnames.

Kwalitatieve data en herhaalbaarheid van metingen

Het grootste voordeel van moderne dronediensten schuilt in de reproduceerbaarheid van de inspectiedata. Inspecteurs kunnen voorgeprogrammeerde vluchtroutes via waypoints opslaan in de software. Bij een periodieke controle volgt het toestel exact hetzelfde traject, onder identieke vlieghoeken en met dezelfde camera-instellingen.

Dankzij deze vaste parameters leg je beelden uit verschillende jaren naadloos over elkaar. Geautomatiseerde beeldvergelijking toont direct of een betonscheur groeit of een staalverbinding verder oxideert. Elke opname bevat bovendien exacte gps- en RTK-coördinaten, waardoor je elk vastgesteld gebrek meteen koppelt aan de juiste positie op jouw technische plannen of as-built modellen.

Stappenplan voor een veilige en conforme bruginspectie

Een professionele drone inspectie bruggen verloopt nooit willekeurig. Om tot juridisch geldige en technisch bruikbare inspectieresultaten te komen, volgt het team een strak methodologisch stappenplan. Van de eerste administratieve risicoanalyse tot de uiteindelijke dataverwerking: elke stap waarborgt maximale operationele veiligheid en meetprecisie.

Stap 1 en 2: voorbereiding, regelgeving en SORA

Voordat de drone de lucht in gaat, analyseren erkende drone-operators de luchtruimclassificatie en eventuele geozones via het DSA-platform van skeyes. Omdat vluchten rondom openbare kunstwerken vaak onder de Specific-categorie vallen, wordt er een risicobeoordeling volgens de Europese SORA-systematiek opgesteld. In deze voorbereidende fase stem je ook de specifieke inspectiedoelen af met de beheerder. Denk hierbij aan gerichte controles van opleggingen, dilatatievoegen of specifieke betonelementen.

Stap 3 en 4: vluchtuitvoering en datacollectie

Op locatie richt de operator eerst een afgebakende start- en landingszone in. Vervolgens start de systematische scanning van de brug. De drone volgt een geautomatiseerd patroon langs pijlers, landhoofden en de onderzijde van het dek met een constante overlap tussen opeenvolgende opnames. Direct na de vlucht voert het team ter plaatse een kwaliteitscontrole uit. Zo weet je zeker dat alle cruciale knooppunten scherp zijn vastgelegd en sluit je blinde vlekken uit.

Stap 5: verwerking tot fotogrammetrie en rapportage

Tijdens de post-processing zet krachtige software de verzamelde luchtfotografie via fotogrammetrie om in een fotorealistisch 3D-model en uiterst gedetailleerde orthofoto's. Deze data exporteer je naadloos naar formaten voor AutoCAD, zodat ingenieurs meteen aan de slag kunnen met meetstaten en conditiebeoordelingen. Voer je naast constructieve controles ook grondverzet uit rondom het kunstwerk? Ontdek dan ook onze beproefde aanpak voor volumeberekening met drones bij aanpalende infrastructuurprojecten.

Wil je jouw kunstwerken conform de wetgeving laten analyseren zonder hinder voor het verkeer? Vraag een technische bruginspectie aan bij Aeroshot en ontvang binnen drie dagen een helder voorstel op maat van jouw project.

Bruginspecties met Aeroshot: precisie, expertise en rapportage

Aeroshot combineert geavanceerde drone-technologieën met diepgaande bouwexpertise om complexe civiele kunstwerken tot in het kleinste detail te ontleden. Als onafhankelijke dienstverlener ontzorgen we infrastructuurbeheerders, studiebureaus en werfleiders van a tot z. We nemen het volledige traject uit handen: van de administratieve toelatingen bij de bevoegde instanties tot een technisch inspectieverslag dat direct aansluit op de dagelijkse praktijk van jouw ingenieurs. Hierdoor verandert een drone inspectie bruggen in een voorspelbare en tijdsbesparende samenwerking.

Gecertificeerde operators en strikte wetgeving

Complexe inspectievluchten rondom spoorlijnen, bevaarbare waterwegen of autosnelwegen vereisen uiterste discipline. Onze gecertificeerde drone-operators beschikken over de nodige kwalificaties en vluchtvergunningen om binnen veeleisende omgevingen te opereren. Doordat we elke operatie nauwkeurig plannen en afstemmen op de Belgische luchtvaartwetgeving, blijft de openbare veiligheid gewaarborgd. Het scheepvaart- en wegverkeer ondervindt geen enkele hinder, terwijl we inspectiedata met maximale precisie verzamelen.

Heldere oplevering voor ingenieurs en onderhoudsteams

Inspectiedata heeft pas echte waarde wanneer jouw projectteam er direct mee kan werken in vertrouwde ontwerp- en beheersoftware. We leveren daarom geen onoverzichtelijke mappen met losse beelden op, maar verwerken alle metingen tot gestructureerde datasets. Hoge-resolutie orthofoto's en fotogrammetrische 3D-modellen worden geëxporteerd naar gangbare formaten die naadloos importeren in AutoCAD en BIM-omgevingen.

Elke vastgestelde degradatie, van actieve betonrot tot corrosie aan stalen koppelplaten, krijgt een exacte ruimtelijke annotatie mee. Ingenieurs kunnen scheurwijdtes direct digitaal opmeten op de 3D-mesh, meetstaten opstellen voor aannemers en historische condities over de jaren heen vergelijken. Dat maakt een drone inspectie bruggen de snelste weg naar een betrouwbaar en onderbouwd meerjarenonderhoudsplan.

Heb je binnenkort een conditiemeting, opvolgingsinspectie of nulmeting gepland voor een kunstwerk? Neem contact op met ons team voor een doordacht inspectieplan dat perfect aansluit op jouw werfplanning. We bezorgen je binnen drie werkdagen een helder en deskundig voorstel.

Klaar voor toekomstbestendig brugbeheer zonder hinder?

Het proactief opvolgen van civiele kunstwerken hoeft geen logistieke nachtmerrie vol verkeershinder te zijn. Een doordachte drone inspectie bruggen combineert maximale werfveiligheid met ongeëvenaarde meetprecisie. Inspecteurs blijven veilig op de begane grond, terwijl geavanceerde sensoren zelfs de meest complexe onderzijden van overspanningen scherp in kaart brengen.

Dankzij gecertificeerde drone-operators met specialistische ervaring in infrastructuur ben je zeker van een foutloze uitvoering. We waarborgen een volledige naleving van de SORA- en EASA-veiligheidsrichtlijnen, waardoor vergunningen en vluchten vlekkeloos verlopen. Bovendien sluit de data-oplevering naadloos aan op jouw werkwijze: van fotorealistische 3D-modellen tot meetgegevens die direct compatibel zijn met AutoCAD en GIS-software. Zo transformeer je losse inspecties in een betrouwbaar, continu opvolgingssysteem voor jouw hele kunstwerkenpatrimonium.

Wil je jouw infrastructuur sneller, veiliger en zonder verkeersopstoppingen inspecteren? Bespreek jouw inspectieproject met een erkende drone-expert van Aeroshot en til jouw brugonderhoud vandaag nog naar een hoger niveau.

Veelgestelde vragen over drone-inspecties van bruggen

Hoe nauwkeurig kan een drone scheuren in betonconstructies van bruggen detecteren?

Drones met optische camera's van hoge resolutie detecteren betonscheuren vanaf een wijdte van minder dan 0,2 millimeter. Dankzij mechanische sluiters en krachtige optische zoom ontstaat er geen bewegingsonscherpte tijdens de vlucht. Zo leg je haarscheuren, beginnende wapeningscorrosie en afschilfering vast tot op submillimeterniveau. Gekoppeld aan RTK-positionering krijgt elk scheurpatroon meteen een exacte ruimtelijke locatie mee op het kunstwerk, wat betrouwbare trendanalyses over meerdere jaren mogelijk maakt.

Moet het weg- of scheepvaartverkeer worden stilgelegd tijdens een drone-inspectie?

Nee, bij een professionele drone inspectie bruggen blijft het verkeer over en onder het kunstwerk gewoon doorstromen. In tegenstelling tot klassieke onderbrughoogwerkers of inspectieboten heeft de drone geen afgesloten rijstroken of vaarwegstremmingen nodig. De operator bestuurt het toestel vanaf een veilige zone naast de constructie. Hierdoor vermijd je economische vertragingen en files, terwijl de inspectie vlot en zonder hinder voor weggebruikers of schippers verloopt.

Mag een drone zomaar vliegen rond bruggen in de buurt van havens of vaarwegen?

Nee, vliegen in de buurt van havens, waterwegen of spoorlijnen vereist altijd voorafgaande toelating van de bevoegde autoriteiten. In België valt dit gecontroleerde luchtruim onder strikt gereglementeerde geozones. Gecertificeerde operators dienen vluchtaanvragen digitaal in via het DSA-platform van luchtverkeersleider skeyes en stemmen af met de haven- of waterwegbeheerder. Zo verloopt de vlucht conform de wetgeving, zonder enig veiligheidsrisico voor de scheepvaart of de omliggende havenactiviteiten.

Wat is het verschil tussen een visuele inspectie en een thermische scan van een brug?

Een visuele inspectie brengt zichtbare oppervlakteschade in beeld, terwijl een thermische scan verborgen gebreken onder de toplaag signaleert. Met optische camera's registreer je scheuren, roestvorming of mechanische vervormingen aan het staal of beton. Radiometrische infraroodsensoren meten daarentegen minimale temperatuurverschillen in het materiaal. Daarmee spoor je inwendige holtes, delaminatie van betonlagen en onzichtbare vochtinfiltraties in brugdekken vroegtijdig op, nog voor er uiterlijke schade zichtbaar wordt.

Hoe worden de verzamelde dronedata aangeleverd voor verdere stabiliteitsanalyses?

De ruwe inspectiedata wordt verwerkt tot gestructureerde digitale bestanden die direct bruikbaar zijn in CAD-, BIM- en GIS-omgevingen. Via fotogrammetrie leveren we gedetailleerde orthofoto's, 3D-puntenwolken en mesh-modellen aan in formaten die compatibel zijn met AutoCAD. Ingenieurs kunnen hierdoor afmetingen digitaal controleren, volumes berekenen en schadepatronen projecteren op bestaande as-built plannen. Dit vormt een heldere, meetbare basis voor constructieve rekenmodellen en periodieke conditietoetsen.

Kan een drone ook de onderzijde van een brug inspecteren waar geen gps-signaal is?

Ja, geavanceerde industriële drones inspecteren de onderzijde van massieve bruggen moeiteloos zonder satellietontvangst. Onder grote betonnen liggers of stalen overspanningen gebruikt het toestel optische sensoren, obstakeldetectie en LiDAR-SLAM om autonoom en stabiel zijn positie te behouden. Krachtige geïntegreerde verlichting brengt donkere kokerliggers, opleggingen en pijlers haarscherp in beeld. Zo breng je moeilijk bereikbare steunpunten compleet in kaart zonder risico op signaalverlies of aanvaringen.

Wat zijn de vereisten rond vergunningen en SORA voor een inspectievlucht?

Een inspectievlucht rondom publieke kunstwerken valt onder de Specific-categorie en vereist een goedgekeurde SORA-risicoanalyse. Voor een veilige en conforme drone inspectie bruggen toont deze risicobeoordeling aan dat grond- en luchtvaartrisico's zijn afgedekt met strikte veiligheidsmaatregelen. Daarnaast moet de operator geregistreerd zijn bij het DGLV, over de juiste bevoegdheidsbewijzen beschikken en een geldige aansprakelijkheidsverzekering voor professionele operaties voorleggen. Zo ben je als beheerder juridisch volledig ingedekt.
