3D-opmeting van een terrein: van dronegegevens naar een bruikbaar terreinmodel

Een dronevlucht levert niet vanzelf het terreinmodel op dat uw project nodig heeft. Bij een 3D opmeting terrein bepalen de meetvraag en het gewenste eindresultaat welke gegevens u laat verzamelen en verwerken. Wilt u hoogteverschillen beoordelen, de bestaande toestand documenteren of informatie gebruiken bij een ontwerpbespreking? Maak dat vooraf duidelijk, zodat de opname en verwerking aansluiten op uw toepassing.

Terreinmodel, puntenwolk en orthofoto worden soms door elkaar gehaald, maar tonen verschillende informatie. Een orthofoto geeft een geometrisch gecorrigeerd bovenaanzicht, een puntenwolk beschrijft het vastgelegde gebied met ruimtelijke punten en een terreinmodel maakt de vorm en hoogteverschillen inzichtelijk. Dronefotogrammetrie gebruikt overlappende luchtbeelden om zulke meetgegevens en 3D-weergaven op te bouwen. De bruikbaarheid en precisie hangen af van de projectvraag en de gekozen aanpak.

In dit artikel leest u hoe een drone-opmeting verloopt en welke resultaten ze kan opleveren. U ontdekt hoe u een terreinmodel, puntenwolk of orthofoto kiest, welke projectinformatie helpt bij de voorbereiding en waar u op moet letten bij het gebruik van dronegegevens.

Wat betekent een 3D-opmeting van een terrein voor uw project?

Welke informatie hebt u nodig om een projectbeslissing te nemen? Misschien wilt u een helling beoordelen, de aansluiting tussen twee terreinzones bekijken of de zichtbare toestand van een bouwzone vastleggen. Een 3D opmeting terrein helpt zulke kenmerken in hun ruimtelijke samenhang te bekijken, in plaats van uitsluitend op losse beelden af te gaan.

Een 3D-terreinopmeting is een digitale weergave van een terrein en zijn hoogteverschillen, opgebouwd op basis van meetgegevens. Het model brengt ruimtelijke informatie samen, zodat u de topografie vanuit verschillende standpunten kunt bekijken en bespreken. Een luchtfoto toont de situatie vanuit één camerastandpunt. Een terreinmodel ordent informatie over vorm en hoogte in een gestructureerde weergave.

De term 3D modeling verwijst naar het maken van een digitale voorstelling in drie dimensies. Bij een terreinproject vormen de beelden en meetgegevens de basis voor zo’n voorstelling. Wat het resultaat precies toont, hangt af van de projectvraag, de meetaanpak en de gegevensverwerking. De vereiste precisie volgt dus niet automatisch uit het gebruik van een drone. Ze moet passen bij de toepassing.

Welke informatie toont een digitaal terreinmodel?

Topografie beschrijft de fysieke kenmerken en hoogteverschillen van een terrein. In een digitale weergave kunnen onder meer terreinranden, hellingen en zichtbare elementen herkenbaar worden gemaakt. Zo kunt u bijvoorbeeld bekijken hoe een overgang tussen twee zones verloopt of waar het maaiveld zichtbaar verandert.

Beelden en een model bieden niet dezelfde informatie. Een luchtbeeld toont zichtbare details, zoals de vorm van een pad of de ligging van een constructie. Een model structureert ruimtelijke gegevens, zodat terreinonderdelen in hun onderlinge positie kunnen worden bekeken. Welke elementen zichtbaar en bruikbaar zijn, hangt mee af van de opname en verwerking. Het model vervangt daarom niet automatisch elk ander plan of elke terreinmeting. Het vormt een aanvullende digitale basis om de situatie te beoordelen.

Voor welke projecten is een 3D-opmeting nuttig?

Bij de voorbereiding van bouwwerken kan een digitaal terreinbeeld helpen om de bestaande situatie te bekijken vóór ontwerp- of werfbeslissingen worden genomen. Projectontwikkelaars kunnen terreinvormen en zichtbare obstakels met elkaar bespreken. Voor terreinbeheer biedt een gestructureerde weergave houvast om kenmerken vast te leggen en later opnieuw te bekijken.

Ook op de werf is een gedeeld digitaal beeld praktisch. Werfteams kunnen dezelfde terreinsituatie bekijken, aandachtspunten aanduiden en hun bespreking baseren op de verzamelde informatie. Dat ondersteunt de afstemming tussen betrokkenen, zonder te veronderstellen dat één model alle ontwerp- of uitvoeringsvragen beantwoordt.

Zoekt u vooral informatie over voorraad- of grondvolumes? Dat is een afzonderlijke toepassing. Raadpleeg daarvoor de gids over volumeberekening met drones. Die richt zich op het bepalen van volumes. Een terreinmodel biedt een breder beeld van de vorm en ruimtelijke kenmerken van het terrein.

Hoe maakt een drone van terreinbeelden een 3D-model?

Een bruikbaar model begint bij de vraag die u ermee wilt beantwoorden. Wilt u de vorm van een werfzone bekijken, zichtbare terreinkenmerken documenteren of informatie verzamelen voor verdere projectverwerking? Uw doel bepaalt welke delen van het terrein in beeld moeten komen en welk eindresultaat het meest zinvol is.

Fotogrammetrie zet overlappende dronebeelden om in ruimtelijke gegevens die samen een driedimensionaal terreinmodel vormen. Dankzij de overlap kan verwerkingssoftware herkenbare details in verschillende beelden terugvinden en hun ruimtelijke relatie berekenen. Het resultaat is dus niet zomaar een verzameling luchtfoto’s, maar een digitale weergave die wordt opgebouwd uit samenhangende beeldinformatie.

Van vluchtplanning naar bruikbare terreinbeelden

Bij de voorbereiding wordt rekening gehouden met de gewenste projectinformatie en de toestand van het terrein. Begroeiing, gebouwen en andere zichtbare elementen beïnvloeden welke details vanuit de lucht in beeld komen. De opname wordt daarom afgestemd op de zone die u wilt laten vastleggen en het beoogde resultaat.

Een geplande vlucht verzamelt luchtfotografie met voldoende samenhang om de beelden achteraf gezamenlijk te verwerken. De dekking van het terrein en de zichtbaarheid van herkenbare kenmerken bepalen mee hoeveel informatie beschikbaar is. Ontbreekt een deel van de zone of zijn details moeilijk zichtbaar, dan kan de interpretatie van die plek beperkter zijn. Beeldkwaliteit, dekking en projectdoel zijn daarom belangrijke onderdelen van de aanpak.

Bij professionele gegevensverzameling staat veiligheid voorop. Gelicentieerde drone-operatoren voeren de vlucht uit en houden rekening met de omstandigheden op de locatie. Dat ondersteunt een beheerste opname en een efficiënte verzameling van gegevens vanuit de lucht.

Van fotogrammetrie naar terreinmodel en puntenwolk

Na de beeldopname worden de foto’s digitaal verwerkt. De software zoekt herkenbare overeenkomsten tussen overlappende beelden en gebruikt die om ruimtelijke informatie op te bouwen. Zo ontstaat een driedimensionale weergave waarmee u het terrein vanuit meer dan één standpunt kunt beoordelen.

Een puntenwolk is een verzameling ruimtelijke meetpunten die samen de vorm en oppervlakken van het vastgelegde gebied beschrijven. Een terreinmodel ordent die ruimtelijke informatie in een vorm die u als geheel kunt bekijken. Welk resultaat het best past, hangt af van uw toepassing. Voor visuele beoordeling kan een herkenbare 3D-weergave nuttig zijn. Voor verdere technische verwerking kan een puntenwolk beter aansluiten. De keuze wordt bepaald door het gebruik, niet alleen door de beschikbare beelden.

Bij een 3D opmeting terrein vormen projectvraag, vluchtplanning, beeldopname en verwerking één geheel. Wilt u dronebeelden laten omzetten in een resultaat dat op uw project is afgestemd? Bekijk hoe dronegebaseerde 3D-modellering professionele terreinbeelden bruikbaar maakt voor technische en commerciële projecten.

Welk terreinresultaat past bij jouw meetvraag?

De juiste keuze hangt af van wat u uit de gegevens wilt halen. Wilt u vooral de zichtbare toestand van een terrein bekijken, hoogteverschillen begrijpen of ruimtelijke meetpunten verwerken in een technische werkstroom? Een luchtbeeld en een ruimtelijk meetresultaat bevatten verschillende informatie. Bepaal daarom eerst het gewenste gebruik en de vereiste precisie. Die hangt af van uw project, de meetaanpak en de verwerking, niet alleen van het feit dat de gegevens met een drone zijn opgenomen.

Terreinmodel, puntenwolk of orthofoto?

Deze resultaten kunnen elkaar aanvullen, maar zijn niet onderling verwisselbaar. Gebruik de tabel als vertrekpunt voor uw keuze.

Een orthofoto blijft in hoofdzaak een beeld. U kunt er zichtbare elementen op herkennen, maar ze biedt niet hetzelfde soort informatie als een terreinmodel of puntenwolk. Die ruimtelijke resultaten ondersteunen de beoordeling van vorm en positie. Is beeldgebruik uw hoofdvraag, bijvoorbeeld om de toestand of indeling van een locatie visueel te documenteren? Dan sluit professionele luchtfotografie beter aan. Uw gewenste uitkomst bepaalt welke gegevensverwerking nuttig is.

Wanneer volstaat dronefotogrammetrie niet als enige meetbron?

Een 3D opmeting terrein met dronefotogrammetrie kan bruikbare visuele en ruimtelijke terreininformatie opleveren. Dat zegt op zichzelf niet of de uitkomst precies genoeg is voor uw beslissing. Leg vooraf vast welke kenmerken u wilt beoordelen, welke precisie daarvoor nodig is en hoe u het resultaat zult gebruiken. Een terreinmodel voor projectoverleg kan andere eisen stellen dan gegevens voor een technische uitwerking.

Maak ook onderscheid tussen zichtbare terreininformatie en formele grens- of kadastrale vastlegging. Luchtbeelden kunnen grenzen of markeringen tonen zoals die op het moment van opname zichtbaar zijn. Dat maakt ze niet automatisch geschikt voor juridische grensbepaling. Voor officiële, juridisch bindende kadastrale grensmetingen blijft een opmeting door een beëdigd landmeter de aangewezen norm.

Zo voorkomt u dat u een visueel model gebruikt voor een vraag waarvoor een andere meetbron nodig is. Beoordeel het resultaat aan de hand van de toepassing: wat moet u ermee zien, vergelijken of vastleggen? Zodra die vraag helder is, kunt u de passende weergave kiezen en de vereiste precisie projectgericht bepalen.

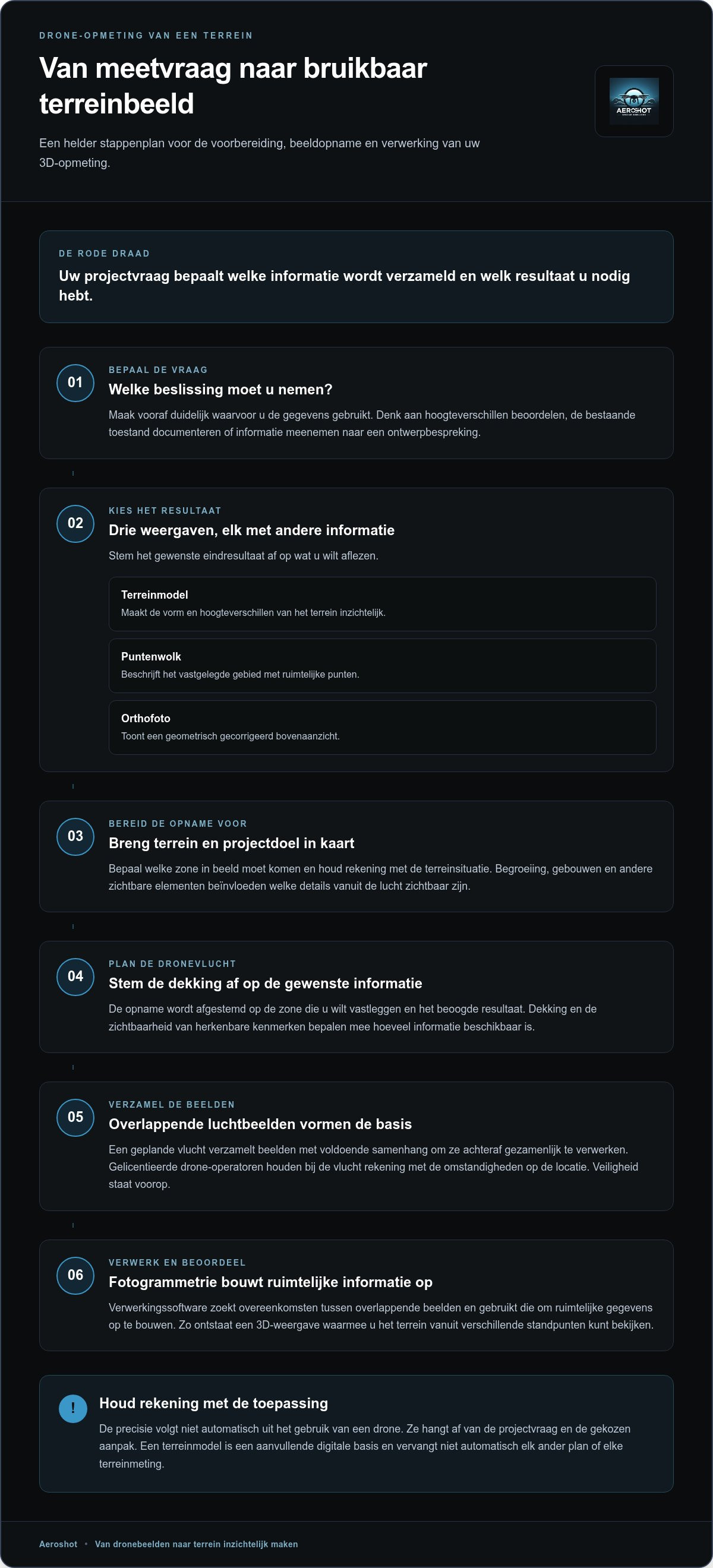

Hoe bereid je een drone-opmeting van je terrein goed voor?

Een gerichte voorbereiding maakt duidelijk welke gegevens nuttig zijn voor uw project. Noteer eerst welke beslissing u met de meting wilt ondersteunen. Een 3D opmeting terrein kan verschillende resultaten opleveren. Zonder duidelijke projectdoelen is het moeilijker om te bepalen welke informatie relevant is en hoe die later wordt gebruikt.

Doorloop deze stappen vóór de opname:

1. Bepaal het doel. Beschrijf welke werf- of projectbeslissing u wilt voorbereiden, bijvoorbeeld een ontwerpbespreking of documentatie van de bestaande toestand.
2. Baken het terrein en de projectfase af. Geef aan welk gebied in beeld moet komen en of het gaat om de bestaande situatie, de voorbereiding of een lopend project.
3. Omschrijf de gewenste informatie. Benoem welke elementen, terreinranden of hoogteverschillen belangrijk zijn voor uw meetvraag.
4. Leg het beoogde gebruik vast. Noteer wie het resultaat zal bekijken en in welke werkstroom het wordt gebruikt, zoals werfoverleg, ontwerpbespreking of technische documentatie.

Welke informatie helpt de meetvraag scherp te stellen?

Een duidelijke briefing verbindt het terrein met de beslissing waarvoor u gegevens nodig hebt. Verzamel bestaande plannen, beschikbare terreinbestanden en relevante projectcontext. Denk aan eerdere documentatie of aanduidingen van zones die bijzondere aandacht vragen. Zo maakt u duidelijk waar de opname plaatsvindt én welke informatie het model moet ondersteunen.

Maak vervolgens concreet wat u wilt kunnen beoordelen. Gaat het om de vorm van een helling, zichtbare elementen op de werf of de verhouding tussen verschillende terreinzones? Vermeld ook wie het resultaat zal gebruiken. Een werfleider, ontwerper of projectteam kan andere informatie nodig hebben om de gegevens in de dagelijkse werkstroom toe te passen. Hoe duidelijker u dat vooraf omschrijft, hoe beter het resultaat op uw projectvraag kan worden afgestemd.

Hoe stem je het resultaat af op je werf of ontwerp?

Koppel uw informatiebehoefte aan de manier waarop u het resultaat wilt bespreken of verwerken. Voor bouwexpertise kan een visuele terreinweergave helpen om de bestaande situatie tijdens een werf- of ontwerpbespreking te bekijken. Voor terreindocumentatie kan het belangrijker zijn om de opgenomen kenmerken gestructureerd te bewaren. De passende uitwerking hangt af van uw toepassing en de vereiste precisie.

Gebruikt u AutoCAD in uw werkstroom? Vermeld dat dan als relevante context voor technische tekeningen. Zo kunt u het beoogde gebruik bespreken zonder op voorhand uit te gaan van een bepaald bestandsformaat of compatibiliteit. Geef zulke verwachtingen samen met de projectinformatie mee.

Is uw hoofdvraag het bepalen van grondvolumes of voorraad? Dan vraagt dat een andere focus dan algemene terreindocumentatie. Raadpleeg daarvoor de aparte gids over volumeberekening met drones. Wilt u uw terreinproject voorbereiden? Bespreek uw meetvraag en gewenste terreinmodel.

3D-opmeting van terreinen met Aeroshot: van dronegegevens naar projectinzicht

Een terreinmodel is pas nuttig wanneer het aansluit op een concrete projectvraag. Daarom begint een 3D-opmeting terrein bij de informatie die u nodig hebt. Wilt u een bestaande situatie documenteren, zichtbare kenmerken met uw projectteam bespreken of een terrein digitaal beoordelen met het oog op een volgende stap? Uw antwoord helpt de gegevensverzameling en het gewenste resultaat op het gebruik af te stemmen.

Aeroshot verzamelt professionele dronegegevens en verwerkt visuele informatie tot 3D-modellen voor technische en commerciële projecten. Luchtfotografie biedt een visueel overzicht; 3D-modellering brengt ruimtelijke informatie samen in een digitale weergave. Die resultaten helpen u projectinformatie te bekijken en te bespreken. De aanpak wordt afgestemd op wat u met de gegevens wilt doen, zonder voor elk terrein dezelfde meetuitkomst of precisie te veronderstellen.

Een terreinmodel afgestemd op jouw projectvraag

Voor een goede afstemming helpt het om vooraf te benoemen welke informatie belangrijk is en wie ermee aan de slag gaat. Een werfteam kan een ander overzicht nodig hebben dan een ontwerpteam dat de bestaande terreinsituatie wil bespreken. Ook de projectfase speelt mee: informatie voor een eerste beoordeling heeft een ander doel dan documentatie voor een technische werkstroom.

Op basis van die context kan de gewenste combinatie van visuele en ruimtelijke projectinformatie worden bepaald. Deel daarom bestaande plannen, beschikbare terreinbestanden en relevante projectcontext. Zo kan Aeroshot de gegevensverzameling op uw toepassing richten en wordt duidelijk welk resultaat uw projectbeslissing het best ondersteunt.

Gaat uw vraag specifiek over voorraad- of grondvolumes? Dat is een aparte toepassing van dronegegevens. De gids over volumeberekening met drones behandelt die insteek afzonderlijk, zodat terreindocumentatie en volumeberekening niet met elkaar worden verward.

Van terreinopmeting naar een volgende projectstap

Een helder omschreven meetvraag geeft richting aan de keuze van het eindresultaat. Zo kunt u onderscheid maken tussen informatie voor visuele beoordeling en gegevens die een ruimtelijke projectweergave moeten ondersteunen. Bespreek hoe het resultaat wordt gebruikt, welke projectdeelnemers ermee werken en welke informatie nodig is voor de volgende stap.

De dronevluchten van Aeroshot worden uitgevoerd door gelicentieerde drone-operatoren, met aandacht voor de toepasselijke vliegvereisten. Dat is een concreet onderdeel van een beheerste gegevensverzameling, naast de afstemming van de meting op uw projectdoel. Luchtbeelden en 3D-modellering kunnen zo bijdragen aan projectinzicht, zonder dat het model wordt voorgesteld als vervanging voor elke andere meetbron.

Wilt u uw terreinproject vertalen naar een duidelijke meetvraag en een bruikbaar 3D-resultaat? Bespreek uw projectvraag met Aeroshot en geef mee welke informatie u nodig hebt en waarvoor u die wilt gebruiken.

Zet je terreinproject om in een duidelijke volgende stap

Een digitaal terreinmodel is geen eindpunt op zich. De waarde zit in de manier waarop u de informatie voor de volgende stap van uw project inzet. Bepaal wie het resultaat zal gebruiken, welke beslissing ermee wordt ondersteund en hoe u het met andere projectinformatie samenbrengt. Zo wordt duidelijk wat u nodig hebt om van een terreinbeeld naar bruikbaar projectinzicht te gaan.

Een 3D opmeting terrein kan de basis vormen voor een gerichte bespreking van uw project. Aeroshot ondersteunt dat werk met dronegebaseerde 3D-modellering, luchtfotografie, technische gegevensverzameling en visuele rapportages. De vluchten worden uitgevoerd door gelicentieerde drone-operatoren. Uw projectdoel blijft het vertrekpunt voor de aanpak.

Wilt u bepalen welk terreinresultaat bij uw plannen past? Bespreek uw terreinproject met Aeroshot. Deel uw projectvraag en de informatie die u nodig hebt, zodat u gericht kunt werken aan een volgende stap met gegevens voor uw project.

Veelgestelde vragen over 3D-opmetingen

Wat is een 3D-opmeting van een terrein?

Een 3D-opmeting van een terrein levert een digitale weergave op waarmee u de bestaande terreinsituatie ruimtelijk kunt beoordelen. Een projectteam kan bijvoorbeeld bekijken hoe een zichtbare helling zich verhoudt tot een aangrenzende zone. Het model helpt om die context samen te bespreken. Bepaal vooraf welke projectbeslissing de weergave moet ondersteunen.

Hoe nauwkeurig is een drone-opmeting van een terrein?

De haalbare precisie verschilt per project en kan niet los van de meetvraag en gegevens worden beoordeeld. Een visueel overzicht voor projectoverleg stelt bijvoorbeeld andere eisen dan gegevens voor een technische werkstroom. Beschrijf welke kenmerken u wilt beoordelen en waarvoor u het resultaat nodig hebt. Zo kan de meetaanpak op de toepassing worden afgestemd, zonder voor elk terrein een vaste nauwkeurigheid te veronderstellen.

Wat is het verschil tussen een terreinmodel en een puntenwolk?

Een terreinmodel en een puntenwolk presenteren ruimtelijke informatie op een andere manier. Met een terreinmodel kunt u het terrein als samenhangende digitale weergave bekijken. Een puntenwolk toont de ruimtelijke meetpunten waarmee de vorm van de omgeving wordt beschreven. Voor een overleg over terreinvormen kan een model overzichtelijk zijn. Voor verdere analyse kan de puntenweergave beter bij uw werkvraag passen.

Kan een drone een klassieke landmeting vervangen?

Nee, niet voor elke toepassing. Dronegegevens kunnen helpen om de zichtbare terreinsituatie te documenteren, maar zijn niet automatisch geschikt voor formele grensvastlegging. Als een perceelsgrens juridisch moet worden bepaald, is dronefotogrammetrie niet hetzelfde als een officiële kadastrale opmeting door een beëdigd landmeter. Maak vooraf onderscheid tussen projectinzicht op basis van luchtgegevens en een formele grensvraag.

Welke bestanden krijg je na een 3D-opmeting van een terrein?

Welke meetproducten u ontvangt, hangt af van uw projectvraag en het beoogde gebruik. Mogelijke resultaten zijn een terreinmodel, puntenwolk of orthofoto, elk met een ander soort informatie. Moeten de gegevens in een bestaande technische werkstroom passen? Vermeld dan vooraf welke toepassing u gebruikt en waarvoor u het resultaat nodig hebt. Ga niet uit van één vaste set bestanden of een bepaald bestandsformaat voor elke opmeting.

Hoe verloopt een terreinopmeting met een drone?

De aanpak start met een duidelijke omschrijving van het terrein en de informatie die u nodig hebt. Verzamel bestaande plannen, beschikbare terreinbestanden en context over de projectfase. Geef ook aan wie de resultaten zal gebruiken en welke beslissing ermee wordt voorbereid. Zo kunnen de opname en verwerking worden gericht op een bruikbaar eindresultaat, in plaats van alleen algemene beelden van de locatie te verzamelen.
